Mesh-Bandförderer



Funktionsprinzip des Kettenplattenförderers:

BL Kettenplattenförderer ist eine Art flexible Traktions-Endlosförderanlage mit Traktionskette als Zugmechanismus und Skalenplatte als Lagervorrichtung. Wenn der Kettenplattenförderer arbeitet, wird das Kettenrad der Kopfvorrichtung durch die Übertragungsvorrichtung zum Drehen angetrieben, und die mit dem Kettenrad in Eingriff stehende Kette bewegt sich ebenfalls vorwärts. Auch das Gleis bewegt sich synchron vorwärts; Wenn das Material dem Trichter in der Zufuhröffnung zugeführt wird, wird das Material durch die Bewegung des Trichters zur Auslassöffnung transportiert. Unter der kombinierten Wirkung von Schwerkraft und Zentrifugalkraft wird das Material aus der Auslassöffnung entladen und gelangt in den nächsten Kanal. Verfahren.







• Der Lamellenförderer verfügt über eine große Zugkraft und einen geringen Stromverbrauch
• Weniger Verschleiß, weniger Materialaustritt
• Stabiler Betrieb und lange Lebensdauer
• Einfache Wartung
• Kann eine Vielzahl von Materialien transportieren, ist verschleißfest und hochtemperaturbeständig





Modell	BL500		BL650		BL800		BL1000		BL1200
Kettenplattenbreite (mm)	500		650		800		1000		1200
Länge jeder Kette (mm)	250		250		320		320		400
Schlitzseitenhöhe (m/min)	120	180	120	180	160	240	160	240	200	330
Förderleistung (m³/h)	5.6-23	7.5-30	8-32	10-40	13-52	17-68	17-68	22-88	26-104	33-132
Maximale Materialgröße (mm)	200	200	200	260	280	340	280	340	380	460
Spornradeinstellung (mm)	320		320		360		360		450



Angelegenheiten, die Aufmerksamkeit erfordern:

1. Dieses Gerät wird hauptsächlich zum Transport von Materialien mit starkem Verschleiß und hohen Temperaturen verwendet.

2. Das Aggregat kann am Kopf, links und rechts der Kettenschaufelmaschine gewechselt werden.

3. Die Fördergeschwindigkeit sollte 8 bis 10 m/min betragen. Eine zu niedrige Geschwindigkeit beeinträchtigt die Förderkapazität. Eine zu hohe Geschwindigkeit verursacht viel Lärm und erhöht den Verschleiß.

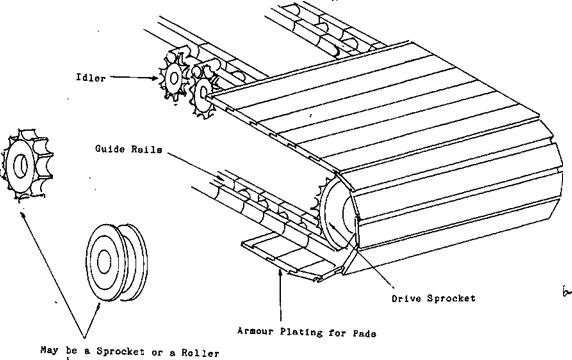

Der Mesh-Bandförderer besteht aus einer Kopfradvorrichtung, einer Skalenplattenkettenvorrichtung, einer Spornrad-Spannvorrichtung, einer Materialführungsschutzvorrichtung, einem Rahmen und einer Antriebsvorrichtung.

1. Antriebsvorrichtung: Da die Geschwindigkeit des Mesh-Bandförderers im Allgemeinen nicht größer als 0,5 m/s ist, übernimmt die Antriebsvorrichtung des Mesh-Bandförderers meist die Getriebestruktur wie Motor und Untersetzungsgetriebe, sodass sie direkt mit der Querschieberkupplung und dem Mesh-Bandförderer verbunden werden kann. Die Verbindung der Kopfradwelle vereinfacht den Aufbau des Kopfradgeräts, erleichtert die Herstellung, Installation und Einstellung, außerdem sind die Kosten gering und es handelt sich um ein Einzelantriebsgerät mit einer einzigen Geschwindigkeit.

2. Spornrad-Spannvorrichtung: Das Gerät verfügt über eine Schraubenspannvorrichtung, die aus einer Spornradwelle, zwei Spornrädern, einem Paar Spannschrauben und anderem Zubehör besteht. Das Spannkettenrad (einschließlich der Nabe) wird durch doppelte Wälzlager auf der Kettenradwelle gelagert, wodurch der Luftwiderstandsbeiwert verringert werden kann, wenn die Antriebskette um das Kettenrad läuft. Die Position der Kettenradzähne und der Antriebskettengelenke kann automatisch angepasst werden, wenn die Kettenradzähne angepasst werden, um den korrekten Eingriff der Kettenradzähne und der Antriebskette sicherzustellen. Leistung.

3. Plattenkettengerät: Die im BL Mesh-Bandförderer verwendete Kette ist eine Stückkette und eine Prägekette mit an den Wellenenden installierten Rollen. Die Rollen sind außen an den äußeren Kettenstücken angebracht. Die Rollen tragen nur die Last auf der Bodenplatte und sind entsprechend kleiner in ihren Baumaßen. Dadurch ist der Luftwiderstandsbeiwert kleiner, wodurch die Antriebs- und Traktionslasten reduziert werden. Nach der Wärmebehandlung durch Abschrecken und Anlassen weist die Kette eine große Tragfähigkeit und eine starke Zugfestigkeit auf; Die Verbindungshülse der Kettenplatte besteht aus legiertem Stahl, ist aufgekohlt, abgeschreckt und geschliffen und weist eine hohe Verschleißfestigkeit auf. Skalenplattentrichter: Der Skalenplattentrichter ist die Lastaufnahme des Mesh-Bandförderers. Die Komponenten werden aus dicken Stahlplatten gestanzt und geformt, mit hoher Form- und Maßgenauigkeit, geringen kumulativen Fehlern und die Maßstäbe weichen beim Gehen nicht ab.

4. Rack: Das Rack übernimmt eine standardisierte Produktion, die nicht nur den Produktionsprozess standardisiert, sondern auch Fehler durch manuelle Fehler vermeidet, die Produktqualität verbessert, Kosten spart und den wirtschaftlichen Nutzen verbessert.





Diese Maschine kann horizontal und vertikal geneigt angeordnet werden (Neigungswinkel kleiner oder gleich 60 Grad) und eignet sich zum Fördern verschiedener pulverförmiger und schüttfähiger Schüttgüter wie Zementklinker, zum Entladen von Koks, Eisenschlacke, Erz, Kalkstein und anderen Hochtemperatur-Schüttgütern kleiner oder gleich 1000 Grad. Hohe Temperaturbeständigkeit, Verschleißfestigkeit, kann Schüttgüter transportieren und andere Eigenschaften sind besser als bei anderen Förderern. Die Förderlänge einer einzelnen Maschine kann mehr als 150 Meter erreichen, und das Stückgewicht von Langstreckenfördermaterialien kann 2000 kg/m³ erreichen. Wird hauptsächlich in der Metallurgie, Stahl-, Kokerei-, Baustoff-, Chemie- und anderen Industrien eingesetzt.





Wie zum Beispiel: Kesselasche, Zementklinker, Schlacke, Koks, Schotter usw., insbesondere einige Materialien mit hoher Temperatur, großer Masse, großem Block, scharfem spitzen Winkel und starkem Mahlen.







1. Der Deep Mesh-Bandförderer berücksichtigt seine eigenen Produktionsbedingungen. Die Anwendungen von Plattenförderern in verschiedenen Branchen sind unterschiedlich. Für große elektromechanische Industrien wie Automobile und Haushaltsgeräte sollten Hochleistungs-Gitterbandförderer ausgewählt werden, und Industrien wie Lebensmittel und Elektronik sollten sich für leichte Kettenförderer entscheiden.

2. Der tiefe Mesh-Bandförderer bestimmt den Fördermaterialbedarf. Die Kettenplatte des Mesh-Bandförderers besteht aus Polypropylen, Polyethylen, Acetal, Nylon, Edelstahl usw.; Der Rahmen des Mesh-Bandförderers besteht aus Edelstahl, einer hochfesten Aluminiumlegierung, gebogenen Kohlenstoffstahlplatten, Kanälen aus Kohlenstoffstahl usw., je nach den Eigenschaften des zu transportierenden Materials.

3. Der tiefe Mesh-Bandförderer bestimmt die Förderrichtung. Entsprechend den unterschiedlichen Förderrichtungen ist der Mesh-Bandförderer in lineare Phosphorplattenförderer, Steig-Phosphorplattenförderer, drehende Mesh-Bandförderer, vertikale Phosphorplattenförderer, gebogene Phosphorplattenförderer, sammelnde Phosphorplattenförderer usw. unterteilt.. . Wählen Sie die Förderrichtung entsprechend den räumlichen Eigenschaften des Standorts.

4. Bestimmen Sie die Grundparameter des . Breite, Höhe, Abstand, Länge, Fördergeschwindigkeit und Tragfähigkeit des Förderers können je nach Bedarf des Herstellers eingestellt werden.



Arten von Plattenförderern:

Schwerer Plattenbandförderer:Geeignet für den Kurzstreckentransport von Blockmaterialien mit einer Partikelgröße unter 1000 mm.

Mittleres Plattenband:Geeignet für die Kurzstreckenförderung von Blockmaterialien mit einer Zufuhrpartikelgröße von weniger als 400 mm, für den Transport von Materialien mit einer Schüttdichte von weniger als 2400 kg/m³, einem Blockgewicht von weniger als 500 kg und einer Temperatur von weniger als 400 Grad.

Leichter Plattenbandförderer:Geeignet für die Kurzstreckenförderung von Blockmaterialien mit einer Partikelgröße von weniger als 160 mm, zum Transport von Materialien mit einer Schüttdichte von weniger als 1200 kg/m³, einem Blockgewicht von weniger als 140 kg und einer Temperatur von weniger als 350 Grad.









(1) Übliche Breite des Waagenförderers: b=650mm, 800 mm, 1000 mm, 1200 mm, 1500 mm, 2000 mm; Unter diesen sind b=800mm, 1000 mm und 1500 mm weit verbreitet;

(2) Gewicht des einzelnen transportierten Gegenstands: im Allgemeinen 75 kg, * bis zu 120–150 kg;

(3) Förderlänge: im Allgemeinen 60-120 m, * bis zu 200 m;

(4) Conveyor Express-Serie: v=0.8, 0,96, 1,2, 1,5, 1,8, 2,4, 3,0 m/min;

(5) Hubhöhe des Förderers: h=2.2-4.5m, * bis 10m;

(6) Für verschiedene Materialien beträgt der zulässige Neigungswinkel des Förderers 25 Grad;

(7) Wenn der Förderer auf dem Werkstattgelände oder auf offenem Gelände installiert wird, darf die lichte Höhe von der Sehnenoberkante der rücklaufseitigen Waagenplatte bis zum Boden nicht weniger als 200 mm betragen; Bei der Installation in der Grube darf die lichte Höhe nicht weniger als 300 mm betragen. Unter bestimmten Umständen und begrenzt durch bestimmte äußere Bedingungen kann die lichte Höhe beliebig bestimmt werden.













1. Überprüfen Sie regelmäßig, ob die Antriebskette des Gitterbandförderers abgenutzt ist oder nicht. Wenn es eine Anomalie gibt, ersetzen Sie es bitte rechtzeitig.

2. Überprüfen Sie, ob die Verbindungsbolzen der Kettenplatten des Gitterbandförderers festgezogen sind. Wenn sie locker sind, sollten sie rechtzeitig festgezogen werden.

3. Überprüfen Sie die Spannung der Antriebskette des Gitterbandförderers. Zu locker und zu fest führt leicht zu Lagerverschleiß.

4. Überprüfen Sie regelmäßig, ob das Schmieröl des Kettenfördergetriebes nachgefüllt werden muss.

5. Im Gitterbandförderer dürfen sich keine Fremdkörper befinden, die leicht zu Kettenstaus usw. führen können und sollten rechtzeitig gereinigt werden.

6. Häufiger Start, Überlaststart und Volllaststart sind verboten.





Lage der Schmierstelle	Schmierstoffname	Schmierzyklus
Kopf- und Heckwellenlager	Fett auf Kalziumbasis ZG-3	einmal im Monat
Schraubenspanner-Führungsschiene	Schraubenfett ZG-3 auf Kalziumbasis	einmal im Monat
Hülsenrollenkette	Fett auf Kalziumbasis ZG-3	einmal alle 10 Tage
Elektromotor	Pflege nach Herstellerangaben
Schleppkettenrollen	Fett auf Kalziumbasis ZG-3	einmal alle 15 Tage





Mögliche Fehler	Hauptgrund	Eliminierungsmethode
Die Motorlast ist zu groß	Großer Block klemmt, die Kupplung ist nicht konzentrisch	Reduzieren Sie die Einzugsmenge, reinigen Sie große Stücke und passen Sie die Koaxialität an
Abweichung der Förderkette	Kopf- und Schwanzkettenräder sind nicht parallel	Stellen Sie die Schraube des Heckgeräts ein
Zahneingriffsfehler	Ritzelverschleiß	Ersetzen Sie das Antriebsrad
Lagertemperatur ist zu hoch	Mangel an Schmieröl, Schmutz im Öl, falsche Einstellung, Lagerdichtheit usw.	1. Tanken und Lager reinigen 2. Anpassung oder Reparatur





Vorverkaufsservice-:

• Leiten Sie Kunden bei der Auswahl des geeigneten Gerätemodells an.
• Entsenden Sie rechtzeitig technisches und technisches Personal zum Produktionsstandort, um den Standort für Kunden zu planen und angemessene Prozesse und Lösungen zu entwerfen.
• Wir können Produkte nach den besonderen Bedürfnissen der Kunden entwerfen und herstellen, um den unterschiedlichen Bedürfnissen der Investoren gerecht zu werden



Im Angebot:

• Strenge Kontrolle der Produkte vor Verlassen des Werks
• Versand gemäß Vertrag



Kundendienst:-

• Die Hauptgarantiezeit der von unserem Unternehmen verkauften Geräte beträgt ein Jahr (mit Ausnahme von Ausfällen oder Schäden, die durch menschliche Faktoren, Kraftstofffaktoren oder unwiderstehliche Naturphänomene verursacht werden, und gefährdete Teile fallen nicht unter die Garantie: Einspritzdüsen, Pumpenköpfe, lichtempfindliche Augen usw.).
• Wenn der Geräteausfall durch menschliche Faktoren verursacht wird, werden die Kosten entsprechend dem Fabrikpreis berechnet.
• Nach Erhalt der Garantiemitteilung antworten Sie innerhalb von 2 Stunden. 24 Stunden mit technischer Anleitung zur Problemlösung.







Zhengzhou Odifei Machinery Equipment Co., Ltd. konzentriert sich seit 17 Jahren auf Fördergeräte. Das Hauptgeschäft besteht aus: Spiralvibrations-Vertikalaufzug, Lamellenförderer, Maschenbandförderer, Lamellenförderer, Maschenbandförderer, Großwinkel-Maschenbandförderer, Schneckenförderer, Kettenbecherwerk, TD-Bandbecherwerk, TH-Ringkettenbecherwerk, NE-Becherwerk, NSE-Becherwerk und andere komplette Becherwerke. TD75 Mesh-Bandförderer (oder Mesh-Bandförderer), mobiler Förderer, Mesh-Bandförderer mit Rippen mit großem Neigungswinkel; Schneckenförderer, wellenloser Schneckenförderer; leichter, mittlerer und schwerer Mesh-Bandförderer; Kettenbecherfördermaschine, SCD-Trogklinkerförderer; horizontaler Doppelwellenmischer; Leicht-, Mittel- und Grobblechzuführung; GZG-Motor-Vibrationsförderer; Trommelsieb, wellenlose Trommelsiebmaschine;

Im Jahr 2010 stieg das Forschungs- und Entwicklungsteam unseres Unternehmens in die Ressourcenrecyclingbranche ein und entwickelte nacheinander Schuppenförderer für die Behandlung von Hausmüll, wellenlose Sieb- und Sortiertrommelsiebe für Hausmüll, Lamellenförderer für Bauabfälle und Schuppenschrottförderer für Elektrolichtbogenöfen, die nicht nur objektive soziale und ökologische Vorteile schaffen und ein unverzichtbarer Bestandteil der Industriekette für das Ressourcenrecycling sind.

Zhengzhou Odifei Machinery Equipment Co., Ltd. hat im Geiste der Exzellenz kontinuierlich technologische Innovationen durchgeführt und mehrere praktische neue Produkte entwickelt. Das Produkt ist fortschrittlich im Design, gut in der Produktion, zuverlässig in der Leistung, hat ein internationales Spitzenniveau, verkauft sich gut im In- und Ausland und strebt danach, Branchenführer zu werden!





F: Sind Sie eine Fabrik oder ein Handelsunternehmen?

A: Wir sind eine 2007 gegründete Fabrik, die sich auf die Herstellung von Spiralvibrations-Vertikalaufzügen, Lamellenförderern, Maschenbandförderern, Lamellenförderern, Maschenbandförderern, Großwinkel-Maschenbandförderern, Schneckenförderern, Kettenbecherwerken, TD-Bandbecherwerken usw. spezialisiert hat.



F: Wie wäre es mit Ersatzteilen?

A: Wir liefern Ersatzteile immer zum Selbstkostenpreis und geben Ihnen beim Kauf der Maschine eine Ersatzteilliste.



F: Werden Sie die Maschine vor der Auslieferung testen?

A: Ja, wir testen jede Maschine und Produktionslinie vor der Auslieferung und senden Ihnen das Arbeitsvideo zu. Sie können sich auch vor der Lieferung bei uns erkundigen.



F: Kann dieser Maschenbandförderer hohen Temperaturen standhalten?

A: Ja, Materialien mit einer hohen Temperatur von weniger als 1000 Grad können transportiert werden. Bitte wenden Sie sich an den Kunden, um die Materialeigenschaften, das Fördervolumen und die Förderlänge usw. zu erläutern. Vielen Dank.

F: Kann ein Gitterbandförderer in einer Stahlgießanlage eingesetzt werden?

A: Ja, der Mesh-Bandförderer ist eine ideale Ausrüstung für den Transport scharfer, heißer, sperriger und korrosiver Materialien in Branchen wie Eisen und Stahl, Bergbau, Baustoffe, Metallurgie, Kohle, chemische Industrie usw.











1. Bitte geben Sie den Materialnamen, das spezifische Gewicht, die Partikelgröße usw. an

2. Gibt es weitere Eigenschaften wie Viskosität, Temperatur, Korrosivität usw.?

3. Förderlänge, Horizontalförderung oder Schrägförderung?

4. Förderleistung / Stunde



Wenn Sie an einem Gitterbandförderer interessiert sind, kontaktieren Sie uns bitte innerhalb von 24 Stunden!

Begrüßen Sie Ihren Besuch in unserer Fabrik!!!
